VAX01202 HDMI eARC Audio Extractor & Splitter

Dieser Audio Extractor bietet 2 Betriebsarten:

1. Als eARC Audio Extractor wird das Audiosignal vom Fernseher an einen normalen HDMI-Eingang vom Soundsystem geführt.
2. Als HDMI Audio Splitter wird das Signal eines Zuspielers aufgeteilt: Einmal für ein Soundsystem (mit Schwarzbild), einmal für einen Fernseher oder Videoprojektor (Audio & Video)

• Bei Anschluss an einen modernen Fernseher mit HDMI eARC werden alle Audiosignale per HDMI an Ihr Soundsystem übertragen. Ein AV-Receiver mit HDMI 1.3 Eingang oder höher genügt.
• Der Ton von Smart-TV-Apps sowie am TV angeschlossener HDMI-Quellen wie Apple TV, Fire TV, Xbox und Playstation werden so in höchster Audioqualität übertragen - alle HDMI 2.1 Features von Spielkonsolen sind weiterhin möglich. Xbox oder Playstation können also mit 4K 120Hz und VRR betrieben werden.
• Im Modus als HDMI Audio Splitter wird das Signal einer HDMI-Quelle auf TV/Videoprojektor und AV-Receiver aufgeteilt. Das Soundsystem erhält per HDMI das Audiosignal mit Schwarzbild (HDMI 1.3 oder höher genügt), der TV erhält das Signal bis 4K 60Hz HDR/Dolby Vision unverändert.

HDMI eARC Audio Extractor

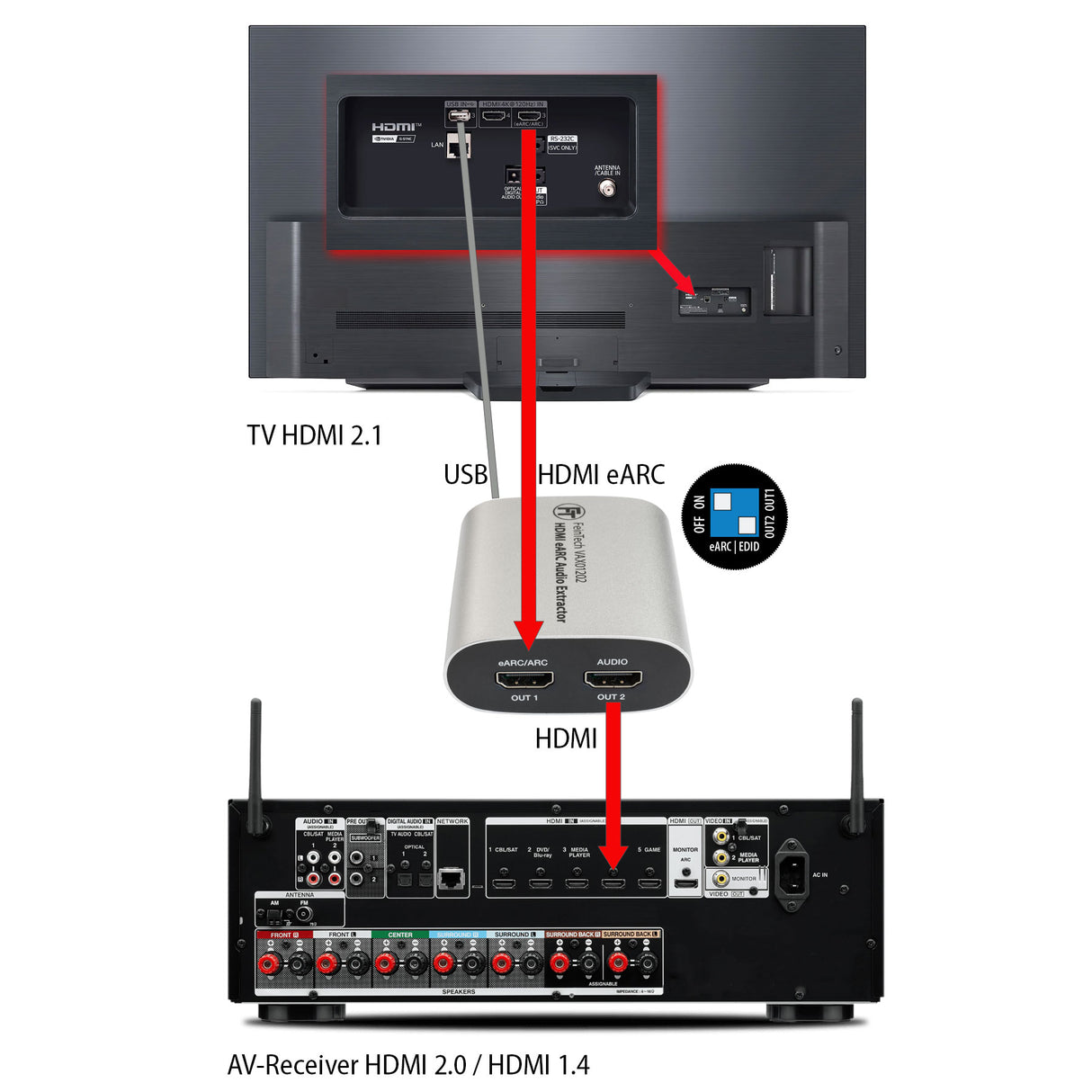

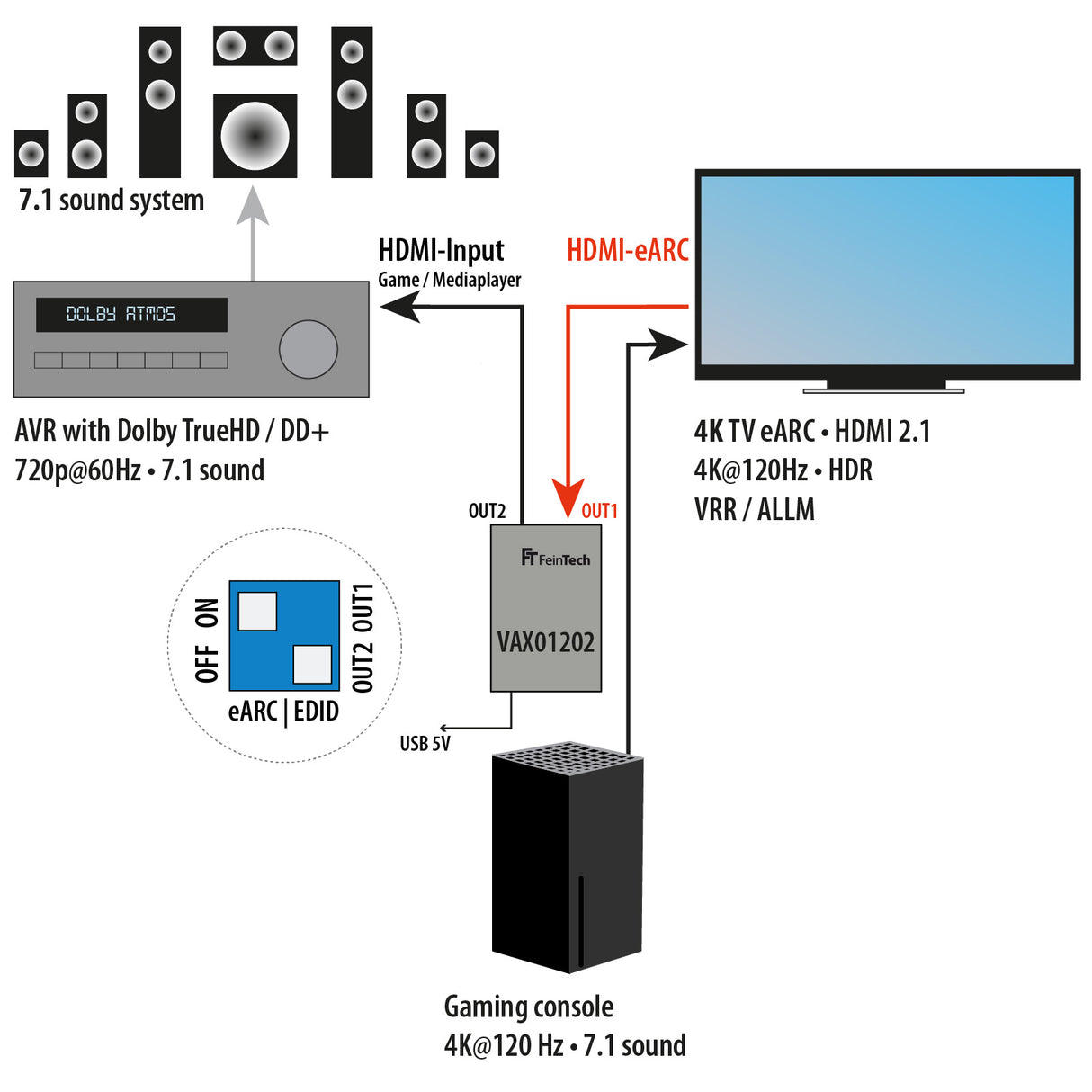

Der VAX01202 ist eine Lösung, um neueste Fernseher mit HDMI-eARC-Anschluss an bisherige Soundanlagen anzuschließen. Moderne Zuspieler wie XBox Series X oder PlayStation PS5 können so direkt an den Fernseher angeschlossen werden, sogar per HDMI 2.1. Es gibt dadurch keine Einschränkungen bei Videoformaten oder Gaming. Gleichzeitig können hochwertige Audioformate als normale HDMI-Signale über den AV-Receiver abgespielt werden. Am VAX01202 wird dazu eARC = ON und EDID auf OUT2 geschaltet. Der VAX01202 konvertiert das eARC-Audiosignale in ein herkömmliches HDMI-Signal. Der AV-Receiver bzw. das Soundsystem braucht daher kein neues Videoformat unterstützen. Es wird ein Schwarzbild plus Audio angeliefert. Dabei sind alle eARC Audioformate möglich, z.B. Dolby Digital Plus, Dolby TrueHD, DTS-HD, PCM5.1, Dolby MAT, Dolby Atmos. Es genügt dafür ein üblicher HDMI-Eingang am Soundsystem. Ein HDMI-ARC Anschluss an einer Soundbar ist zum Anschluss nicht geeignet. Zum Durchleiten von PCM5.1 und PCM7.1 Sound muss der Fernseher meistens in den Audio Passthrough / Durchleiten Modus geschaltet werden.

Die Steuerung der Lautstärke des Soundsystems sowie Stummschaltung mit der TV-Fernbedienung ist mit dem VAX01202 möglich, wenn das Soundsystem HDMI-CEC Befehle an den HDMI-Eingängen unterstützt. Das funktioniert in aller Regel mit AV-Receivern der letzten 10 Jahre. Das automatische Ein- und Ausschalten des AV-Receivers zusammen mit dem Fernseher funktioniert in den meisten Gerätekombinationen. Aber es ist möglich, dass es bei bestimmten Kombinationen nicht klappt - das dafür verantwortliche HDMI-CEC Protokoll wird von Herstellern verschieden interpretiert.

HDMI Audio Splitter Modus

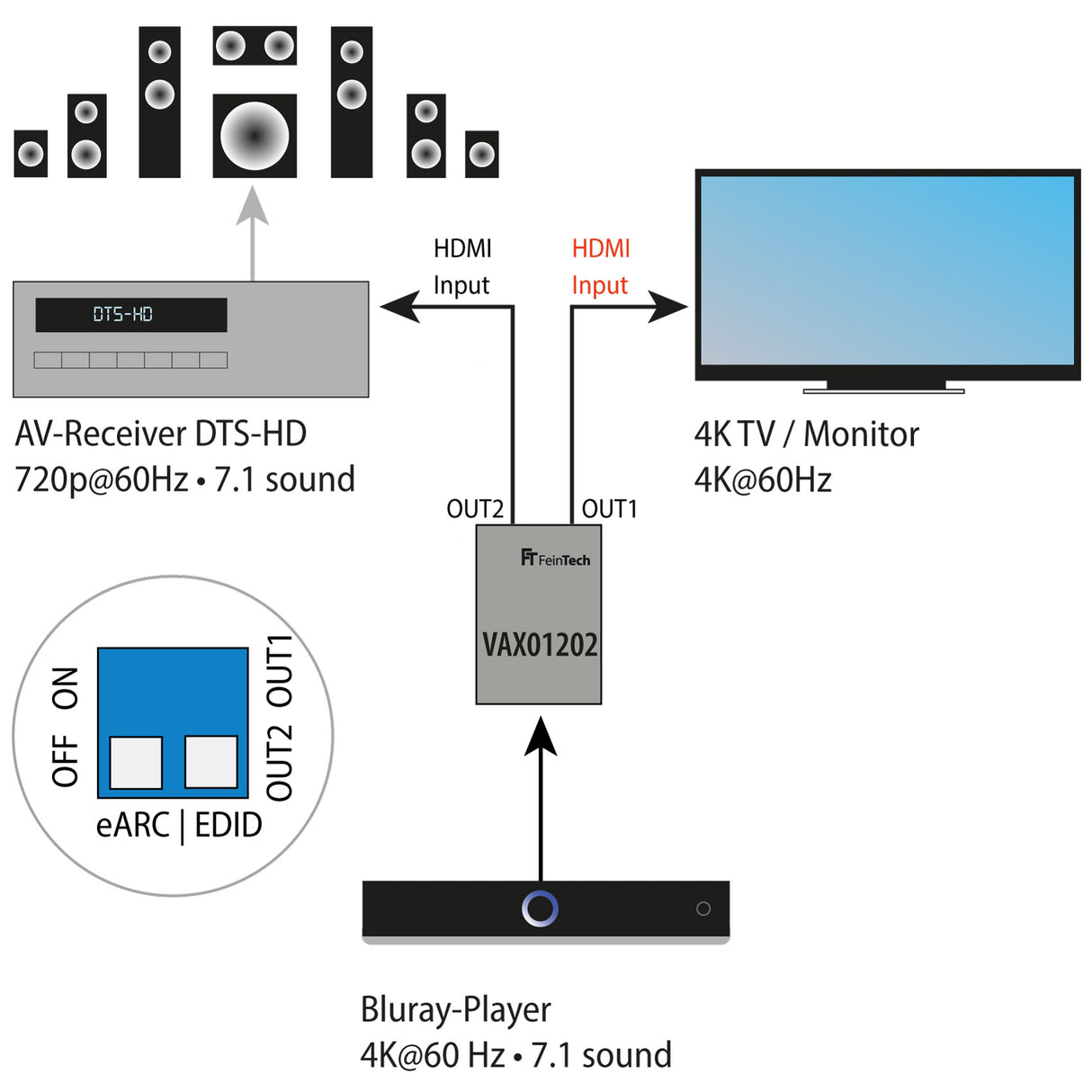

Der VAX01202 kann nach manueller Umschaltung als HDMI-Audio-Splitter verwendet werden (eARC = OFF). Das Signal eines HDMI-Zuspielers wird so auf TV / Projektor und Soundsystem aufgeteilt. Am TV-Ausgang wird ein HDMI-Signal bis maximal 4K 60Hz Dolby Vision durchgelassen. Das Soundsystem erhält ein Schwarzbild und das Audiosignal. Dadurch können auch ältere AV-Receiver mit HDMI 1.3/1.4 betrieben werden. In dieser Anschlussart ist kein HDMI-eARC/ARC Anschluss nötig. Der VAX01202 kann so auch an einem Videoprojektor oder Monitor betrieben werden.

Hinweise:

• Stromversorgung per USB, USB-Gerätebuchse oder Netzteil erforderlich (5V 350 mA, nicht im Lieferumfang).
• Kein Betrieb am HDMI-ARC-Anschluss einer Soundbar möglich, Soundsystem erfordert normalen HDMI-Input (HDMI-ARC-Anschluss einer Soundbar ist ein HDMI-Ausgang!). Daher nicht geeignet für Sonos oder Bose Soundbars.
• Bei Verwendung an einem Philips TV als eARC Audio Extractor bitte auf direkte Verbindung zwischen AV-Receiver und Fernseher verzichten oder HDMI-CEC am AV-Receiver ausschalten. Es entsteht ansonsten eine Schleife mit Fehlfunktion.

Lieferumfang: VAX01202, USB-Kabel 1m zur Stromversorgung

• HDMI-Version HDMI 2.0b

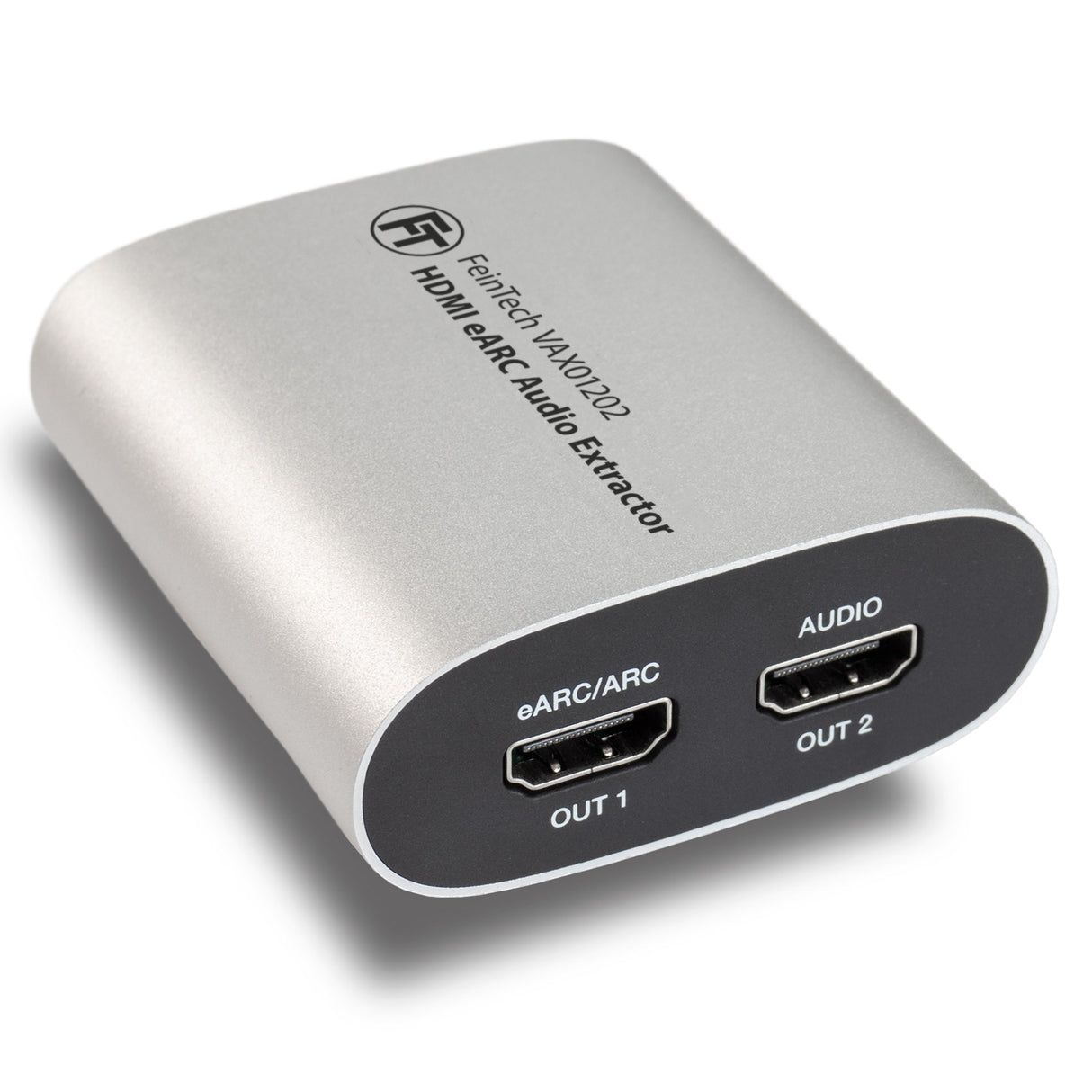

• Anschlüsse: 1 × HDMI Input, 2 × HDMI Output (+ eARC/ARC)
• Unterstützter Kopierschutz HDCP 2.3 & 1.x
• Daten-Übertragungsrate 18 Gbit/s (Maximum)
• Unterstützte Videoformate max. 4K @60Hz (4096 ×2160p)
• Farbraum RGB, YCbCr 4:4:4, 4:2:2; 4:2:0, 3 x 8–12 Bit
• HDR: HDR10, HDR10+, HLG, Dolby Vision
• Audioformate bei HDMI ARC: Dolby Digital Plus (incl. Atmos), AC3 (Dolby Digital 5.1), DTS, LPCM 2.0
• Zusätzliche Audioformate bei eARC: DTS-HD, Dolby True-HD (incl. Atmos), DTS-ES 6.1, DTS-HD, DTS:X, LPCM 5.1 – 7.1, Dolby MAT
• HDMI CEC Steuerung ja (CEC Pass Input <> OUT1 im Splitter Modus und CEC Pass OUT1 > OUT2 im eARC Modus)
• EDID-Audio-Management Copy Out 1 / Copy Out 2, fallback 1080p 2ch
• Empfohlene HDMI Kabellänge 4k 60Hz < 5 m

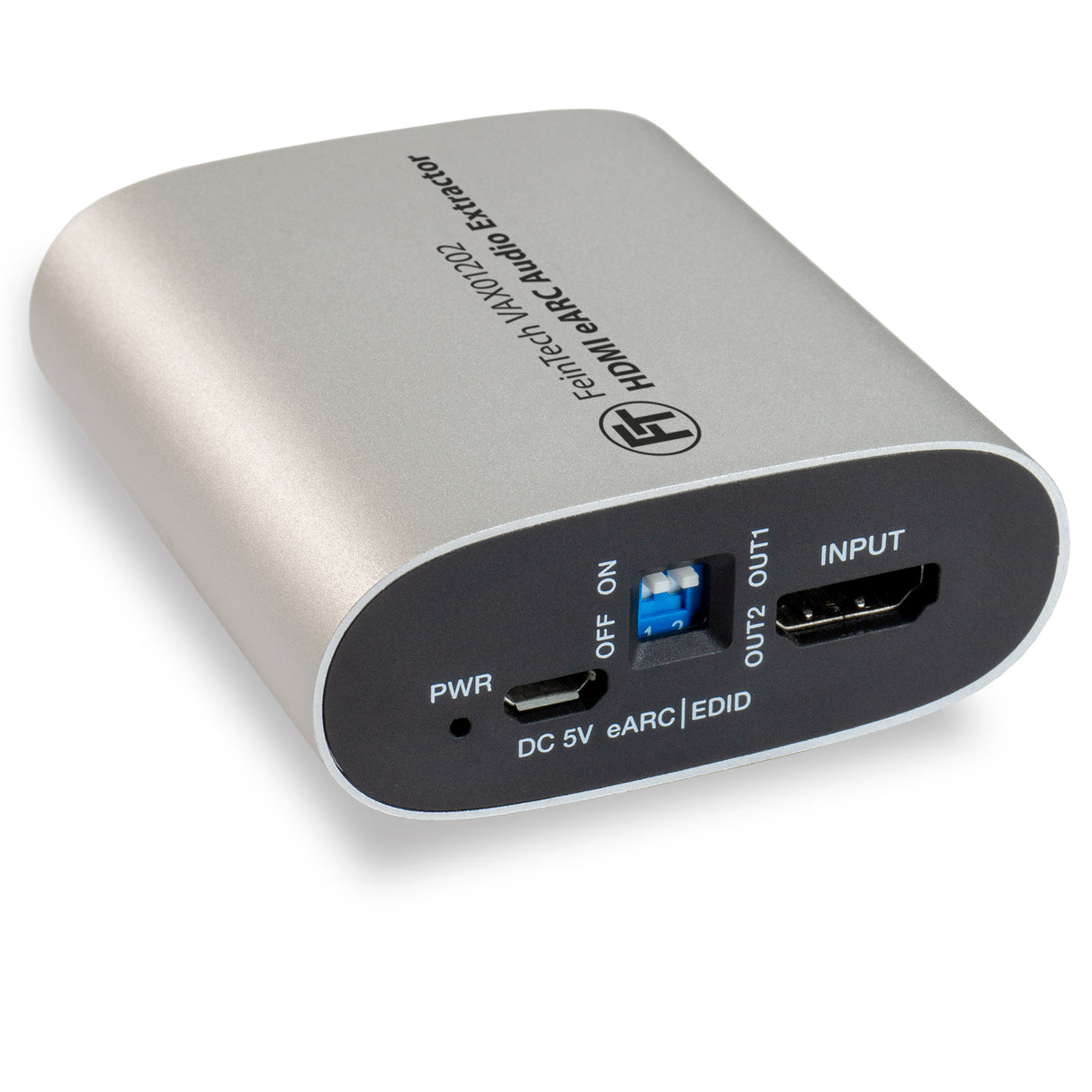

• Stromversorgung: USB micro 5V
• Leistungsaufnahme < 1.75 W
• Abmessungen (B×L×H) 65 × 70 × 27 mm
