VMS04201 HDMI Matrix Switch 4x2 mit Audio Extractor + Scaler

Die Schaltzentrale für das Heimkino

• Zum Schalten zwischen 4 HDMI-Quellen an 2 x Fernseher, Projektor, Monitor - True-Matrix-Switch mit freier Zuweisung von Eingängen und Ausgängen, Eingangs-Umschaltung über Automatik (abschaltbar), Tasten oder per Infrarot-Fernbedienung
• Mit HDMI Audio Extractor zur Tonausgabe per SPDIF Toslink am optischen Digitalausgang (Dolby Digital/ DTS 5.1 oder 2.0) oder analog Stereo, unterstützt ARC (Audio Return Channel) zur Ausgabe von Fernsehton über SPDIF
• Zuschaltbarer Scaler zur Reduzierung von 4K auf 1080p, zur Ausgabe von Ultra-HD-Inhalten auf einem Full-HD-Fernseher - ideal für Mischbetrieb mit einem 4K TV-Gerät

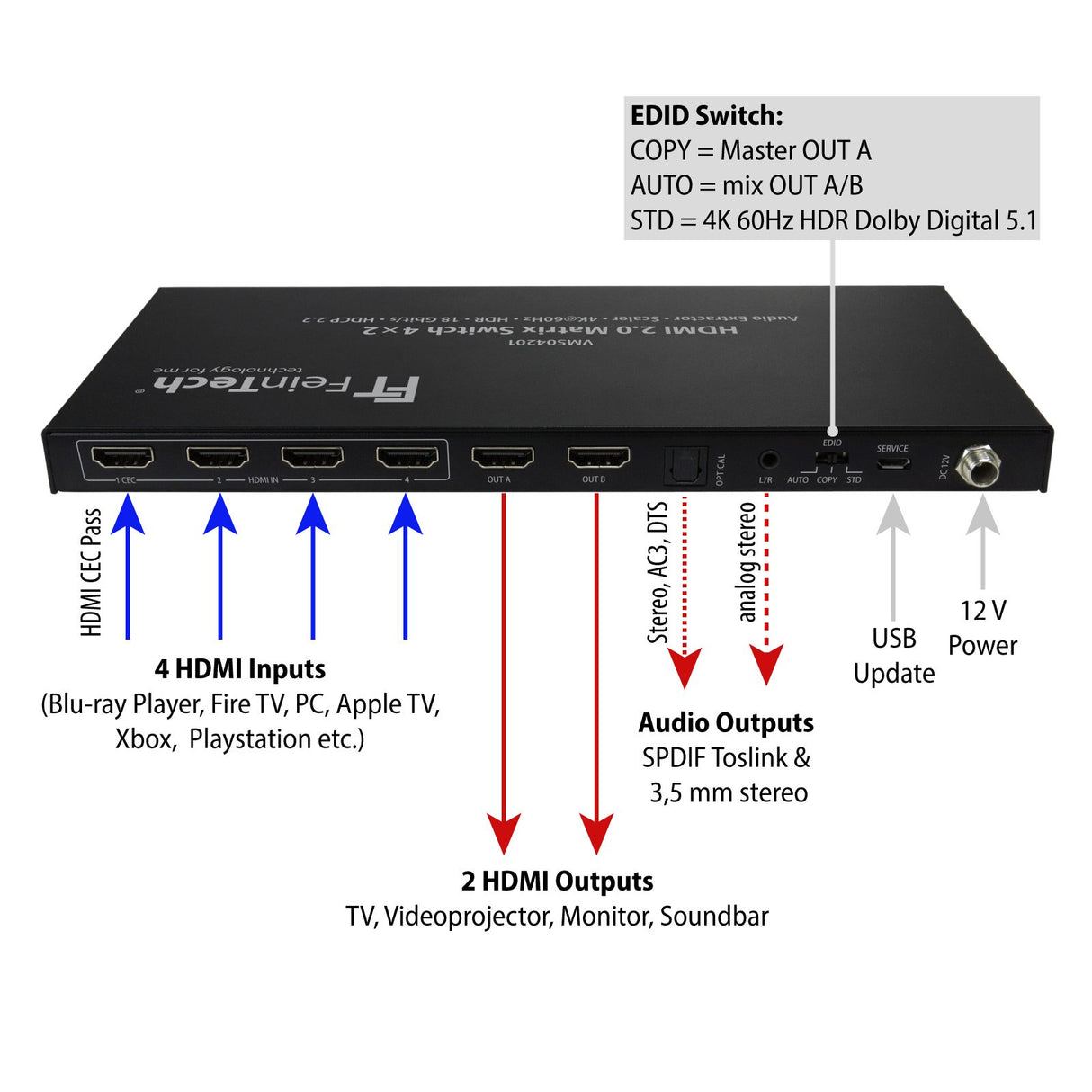

• EDID-Management mit 3 Modi: Copy-Funktion von Display A, Automatik oder 4K HDR 5.1 Fix (alternative Firmware erzwingt 3D Video oder 7.1 Sound)
• Unterstützt 4K 60Hz YUV 4:4:4/ RGB und HDR10, Dolby Vision, HLG sowie alle Tonformate inklusive Dolby Atmos
• Unterstützt 3D bei 1080p, und außerdem eine Auflösung von1440p 120Hz - damit ein Player dies abspielt, muss entweder der EDID-Copy Modus benutzt werden und das 3D / 1440p 120Hz taugliche Endgerät an Ausgang A angeschlossen sein. Oder es müssen beide angeschlossenen Senken unterstützen, dann kann der EDID-Modus AUTO verwendet werden.
• Unterstützt HDMI CEC am Eingang 1, zum Anschluss von Fire TV 4K,  Chromecast, Apple TV 4K, PS4 Pro, Xbox One X, Sky Q, Blu-Ray-Player, Gaming-PC etc

Dieser HDMI Matrix Switch schaltet 4 HDMI-Quellen auf 2 HDMI-Senken (Fernseher, Projektor, Monitor, AV-Receiver). Du kannst die Signale frei zuordnen und z. B. einen Film auf 2 Fernsehern zugleich wiedergeben. Wenn die HDMI-Quelle ein Ultra-HD-Signal liefert, aber einer der Fernseher nur Full-HD unterstützt, kannst du den Downscaler einschalten. Der Scaler rechnet die Auflösung herunter, aus einem 2160p Signal wird dann 1080p. Sonstige Bild- und Toninformationen werden nicht verändert. Der HDMI Matrix Switch kann also ideal im gemischten Betrieb mit einem Ultra-HD-Gerät und einen Full-HD-Gerät eingesetzt werden. Alle gängigen HDMI-Quellen wie Fire TV Stick 4K, Sky Q, Playstation 4 pro, Xbox One X, Apple TV 4K und Blu-ray-Player können betrieben werden.

Falls du eine der HDMI-Quellgeräte über die TV-Fernbedienung mittels HDMI-CEC steuern möchtest, schließe es am HDMI-Eingang 1 an. Hier unterstützt der Matrix Switch die CEC-Kommunikation. Wenn du zwei Fernseher angeschlossen hast, schalte bitte an einem Fernseher CEC aus, damit es nicht zu Störungen kommt (bei HDMI-CEC ist generell nur die Steuerung von einem einzigen Fernseher vorgesehen).

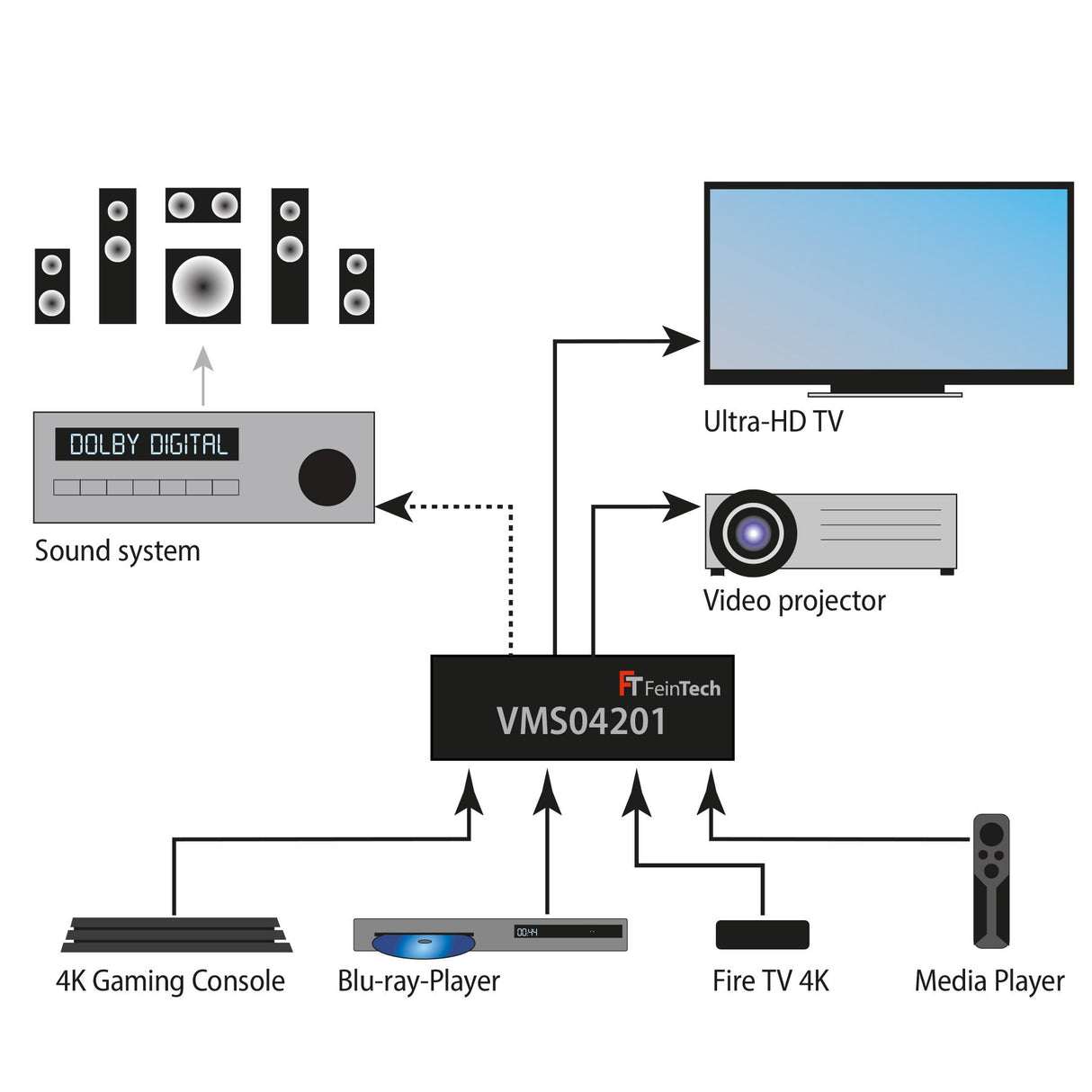

Zusätzlich besitzt der HDMI Matrix Switch einen Audio Extractor. Damit wird der Ton über ein Soundsystem wiedergegeben. Schließe das Soundsystem entweder digital über SPDIF Toslink oder analog über 3,5 mm Klinke an. Über Toslink liefert der Switch ein digitales Stereo-Signal oder 5.1 Ton (Dolby Digital, DTS).

Bitte beachte: Die Übertragung von HD-Ton-Formaten wie DD+, Dolby TrueHD (Dolby Atmos) oder DTS-HD ist generell nur über HDMI möglich, nicht am SPDIF-Ausgang. Um am analogen Audioausgang etwas zu hören, muss die Quelle stereo liefern. Digitalton kann hier nicht ausgegeben werden. Der Analogausgang ist also bei 5.1 Ton stumm.

Du kannst ARC (Audio Return Channel) einschalten und so den Ton vom Fernseher an das Soundsystem schicken. Das ist nützlich, wenn du den internen TV-Tuner oder eine Smart-TV-App nutzt. Du wählst per Fernbedienung oder direkt am Switch aus, welchen Ton du hören möchtest. Wenn du ARC einschaltest, bleibt der analoge Audioausgang stumm. Der ARC ist nämlich immer digital, auch bei Stereo-Ton. Beachte bitte, dass Digitalton keine Lautstärkeinformation besitzt. Daher musst du am Soundsystem lauter oder leiser stellen, oder eine Universal-Steuerung vom TV oder Player nutzen. Du kannst den ARC-Ton von Display A oder B auswählen.

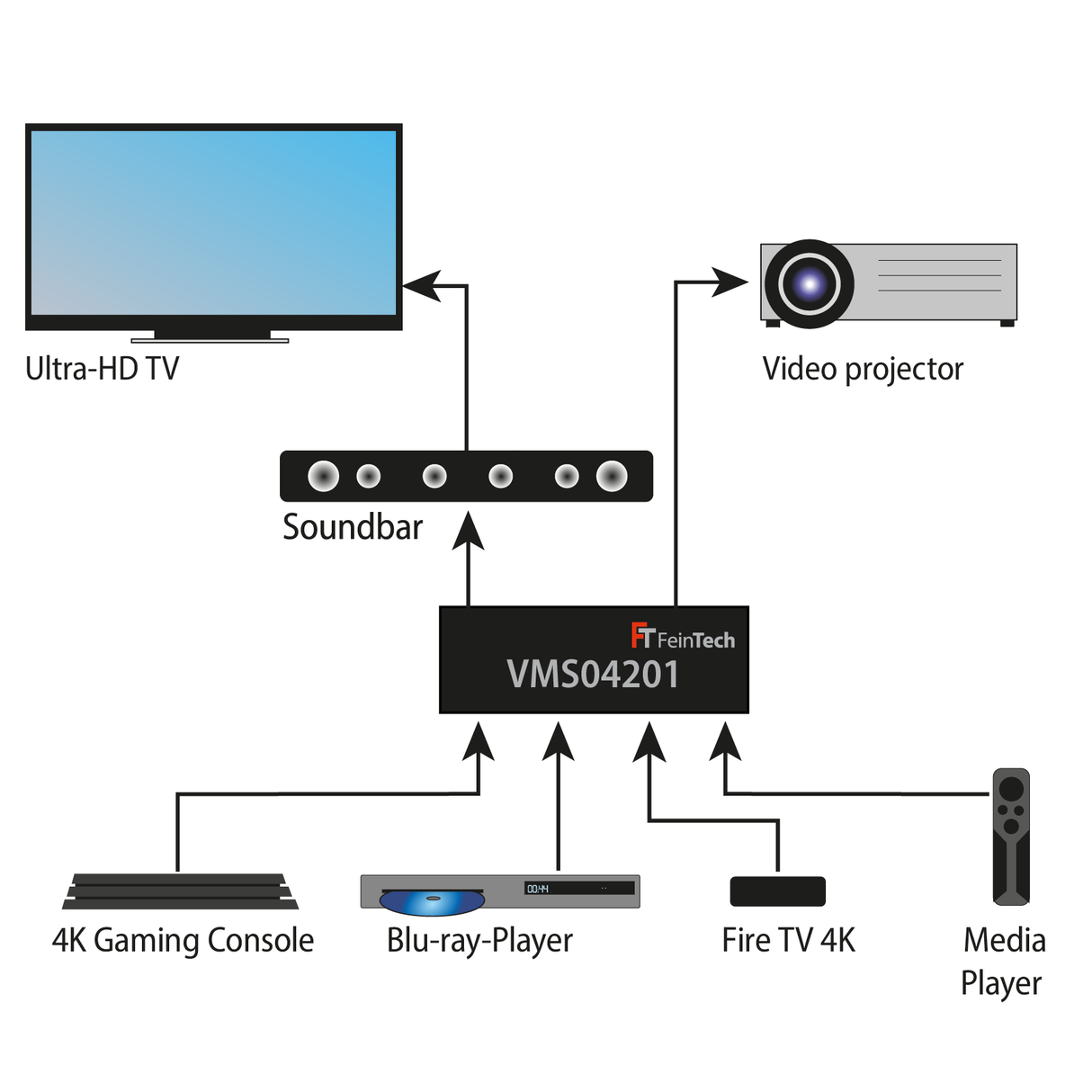

Eine Soundbar mit HDMI-Eingang und -Ausgang kann zwischen Matrix Switch und TV betrieben werden (siehe Anschluss-Diagramm). Der Ton kann darüber auch ausgegeben werden, wenn die Videoausgabe über den anderen HDMI-Ausgang erfolgt. Eine Soundbar mit einem einzigen HDMI-Anschluss kann am Switch NICHT per HDMI betrieben werden, nur via SPDIF.

• Empfohlene HDMI-Kabellänge bei 4K: Eingänge < 5 m, Ausgänge < 3 m (mit Standard-Kabel, größere Längen mit Spezialkabel möglich)
• Abmessungen 242 x 105 x 19 mm
• Unterstützt HDMI 2.0b mit Kopierschutz HDCP 2.2 sowie Auflösungen bis 4096x2160p 60Hz mit HDR / Dolby Vision / HDR10+ / HLG, außerdem 1080p und 1440p bis 120Hz

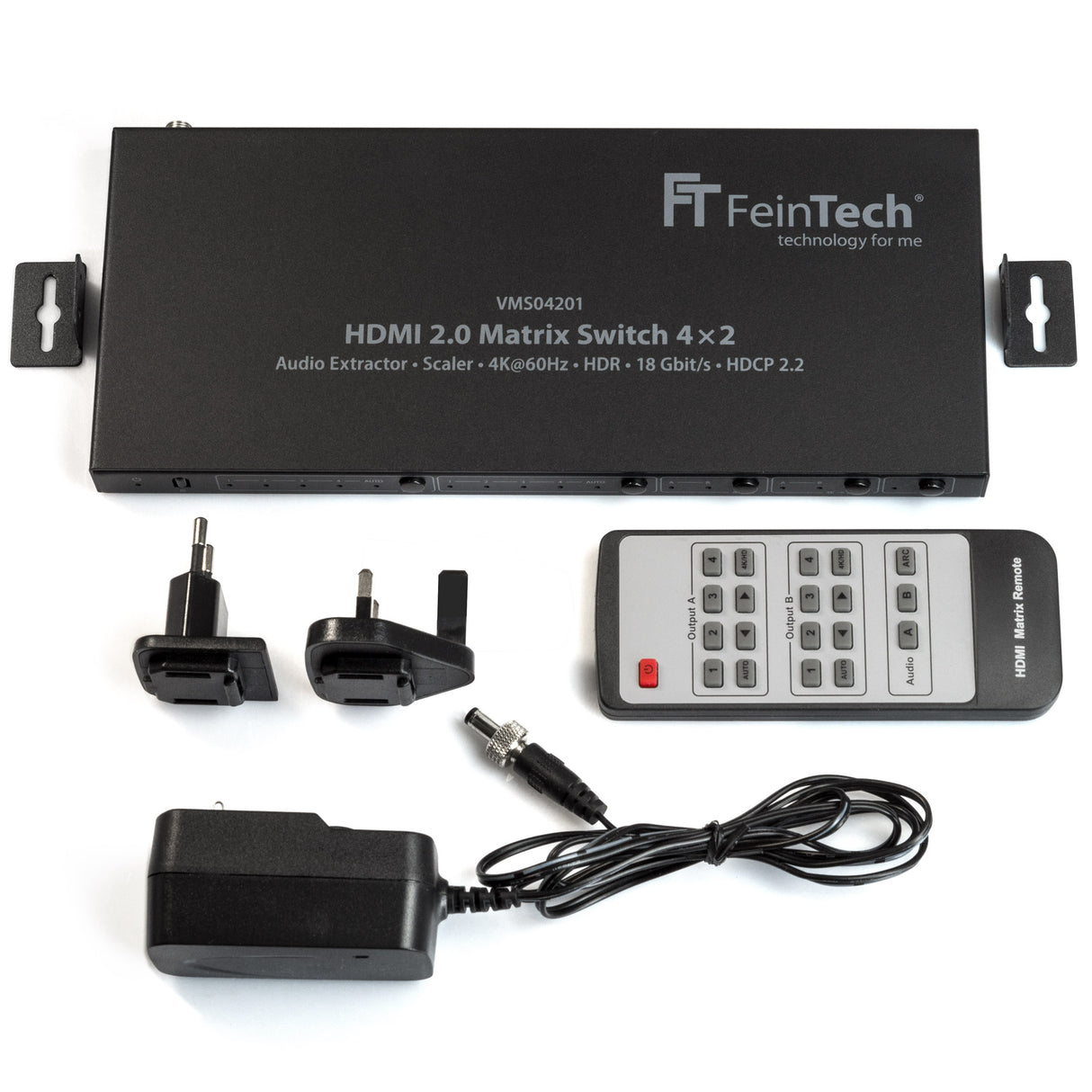

Lieferumfang:

HDMI Matrix Switch, Netzteil, Montagewinkel, Fernbedienung und Batterie
