HX230 HDMI Extender Set (Transmitter & Receiver)

HDMI-Verlängerung mit IR-, Audio- und ARC-Unterstützung über bis zu 70 Meter

Der HX230 HDMI Extender ist eine leistungsstarke Lösung zur verlustfreien Übertragung von HDMI-Signalen über große Entfernungen. Er ermöglicht die Übertragung von Audio- und Videosignalen von einer HDMI-Quelle – etwa einem Blu-ray-Player, einer Spielekonsole oder einem PC – zu einem entfernten TV, Projektor oder Monitor über ein einziges CAT6- oder CAT7-Netzwerkkabel mit einer Reichweite von bis zu 70 Metern. Zusätzlich werden Infrarot-Signale einer Fernbedienung mitübertragen, sodass sich die HDMI-Quelle (oder das Display) bequem aus der Ferne steuern lässt.

Das HDMI-Signal kann gleichzeitig auch an ein lokales Display weitergeleitet werden, wodurch sich der Extender ideal für Anwendungen eignet, bei denen sowohl eine lokale als auch eine entfernte Anzeige benötigt wird. Darüber hinaus verfügt der HX230 Receiver über einen optischen Digitalausgang (Toslink Audio Extender), mit dem sich das Audiosignal unabhängig von der Bildübertragung an ein entferntes Soundsystem ausgeben lässt – ideal für Setups mit Videoprojektor und separater Audioanlage.

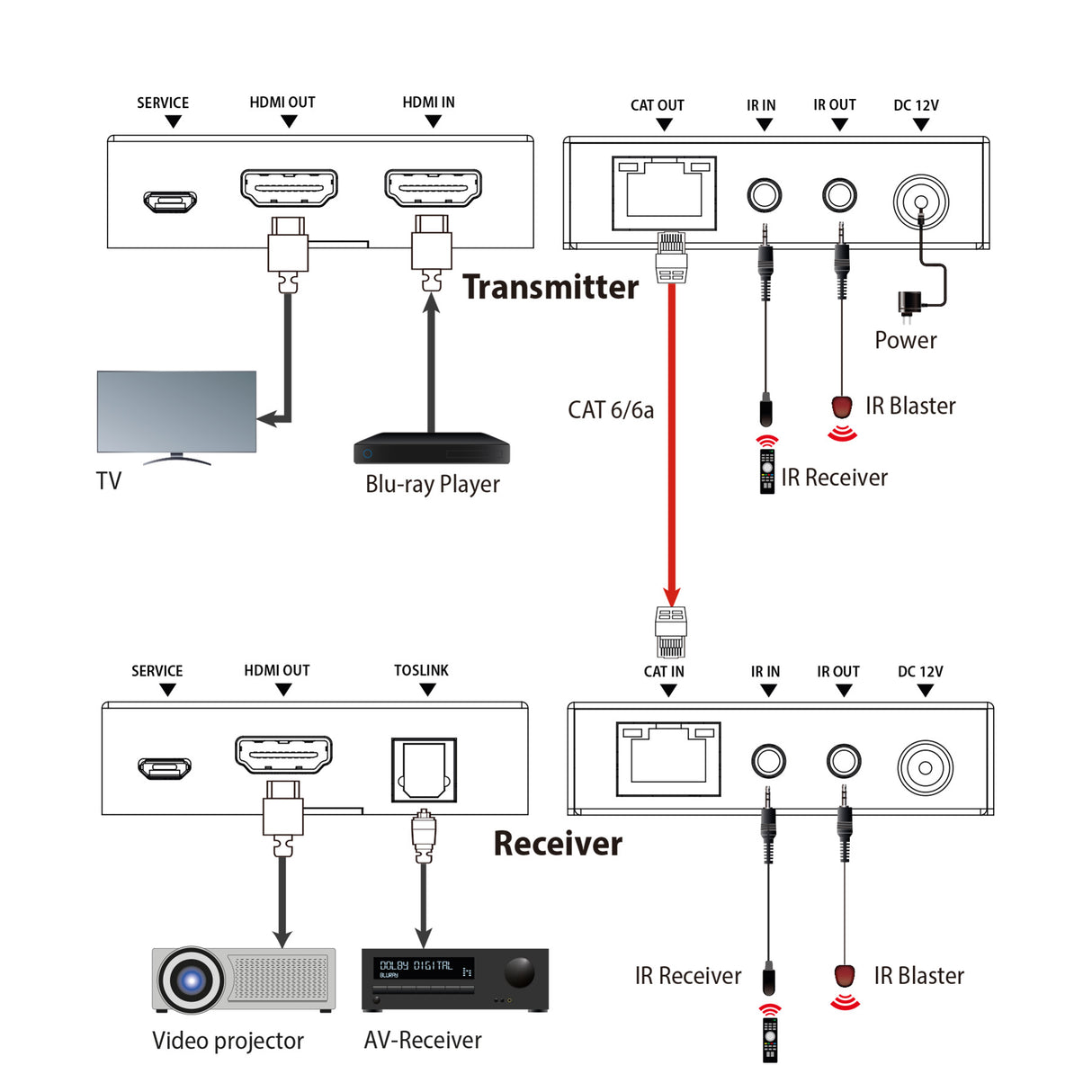

Die Installation des Systems ist unkompliziert: Der HDMI-Ausgang der Quelle wird mit dem HX230-Transmitter verbunden. Bei Bedarf wird zusätzlich ein lokales Display am HDMI-Ausgang des Transmitters angeschlossen. Über ein Netzwerkkabel wird eine Verbindung zum HX230 Receiver hergestellt, der wiederum mit dem entfernten Display sowie optional mit einem Audiosystem über den Toslink-Ausgang verbunden wird. Mithilfe eines EDID-Schalters kann festgelegt werden, ob die Übertragung an die technischen Anforderungen des lokalen oder entfernten Displays angepasst werden soll – alternativ stehen auch feste EDID-Profile für 4K oder 1080p mit Stereoton zur Verfügung. Die Stromversorgung erfolgt über ein beiliegendes Netzteil, das entweder am Transmitter oder am Receiver angeschlossen werden kann.

Die integrierte EDID-Steuerung bietet 4 Betriebsmodi: Entweder wird die EDID des Displays am Receiver oder die des lokalen Monitors am Transmitter verwendet, oder es kann eine feste Einstellunge (4K mit 60 Hz oder 1080p mit Stereo-Audio) umgeschaltet werden.

Auch Infrarot-Signale lassen sich flexibel übertragen. So kann entweder die HDMI-Quelle vom Standort des entfernten Displays aus gesteuert oder umgekehrt ein entferntes Gerät über eine Fernbedienung am Transmitter bedient werden.

Eine besondere Funktion des HX230 ist der zusätzliche Toslink Audio Extractor. Im Standardbetrieb ist ARC deaktiviert und der Toslink-Ausgang am Receiver gibt das Audiosignal der HDMI-Quelle aus. So kannst du z.B. ein zusätzliches Soundsystem beim Videoprojektor verwenden. Wenn du einen Fernseher oder Videoprojektor am Transmitter verwendest, der HDMI-ARC hat, kannst du ARC aktivieren. Dann wird der Ton interner TV Apps über Toslink an ein externes Audiosystem weitergeleitet.

Mit einer maximalen Übertragungsrate von 18 Gbit/s ermöglicht das System die Übertragung von 4K-Videosignalen bei 60 Hz in voller Farbauflösung (4:4:4). Es unterstützt sowohl SDR- als auch HDR-Inhalte und bietet eine latenzfreie Übertragung für professionelle Anwendungen im Home-Entertainment-, Präsentations- oder Digital-Signage-Bereich.

Eigenschaften:

• Unterstützt HDMI 2.0b und HDCP 2.2
• Maximale Datenrate 18 Gbps
• Latenzfreie Übertragung
• Unterstützte Videoauflösungen: bis 4K 60Hz
• Unterstützte Farbformate 8 bit (YUV 4:2:0, 4:2:2; 4:4:4, RGB), 10 bit (HDR10, HLG) und 12 bit (Dolby Vision, HDR10+)
• Unterstütze Audioformate via HDMI: PCM 2.0–7.1, Dolby Digital, Dolby Digital Plus (inkl. Atmos), Dolby TrueHD, Dolby MAT, DTS, DTS-HD
• Unterstütze Audioformate via Toslink: PCM 2.0, Dolby Digital, DTS
• Wählbare EDID von Receiver-Display oder lokalem Display oder 4K oder 1080p
• Maximale Reichweite mit CAT-6/6a-Kabel 70 m
• Infrarot-Übertragung für Signale der Fernbedienung zum Zuspieler bzw. Transmitter oder vom Zuspieler zum entfernten Display bzw. Receiver
• Netzteil zur Stromversorgung vom Receiver oder Transmitter via Netzwerkkabel (POC)
• Leistungsaufnahme maximal 3,36 Watt
• Stromversorgung 12V 1A DC
• Betriebstemperatur 0° C – 40°C
• Maße Transmitter und Receiver: jeweils 90 × 68 × 18 mm

Bitte beachte, dass solche HDMI Extender nicht an einen Netzwerk-Switch oder in einem Ethernet betrieben werden können! Es muss ein durchgehendes Netzwerkkabel zwischen Transmitter und Receiver mit CAT6 oder besser verwendet werden.
