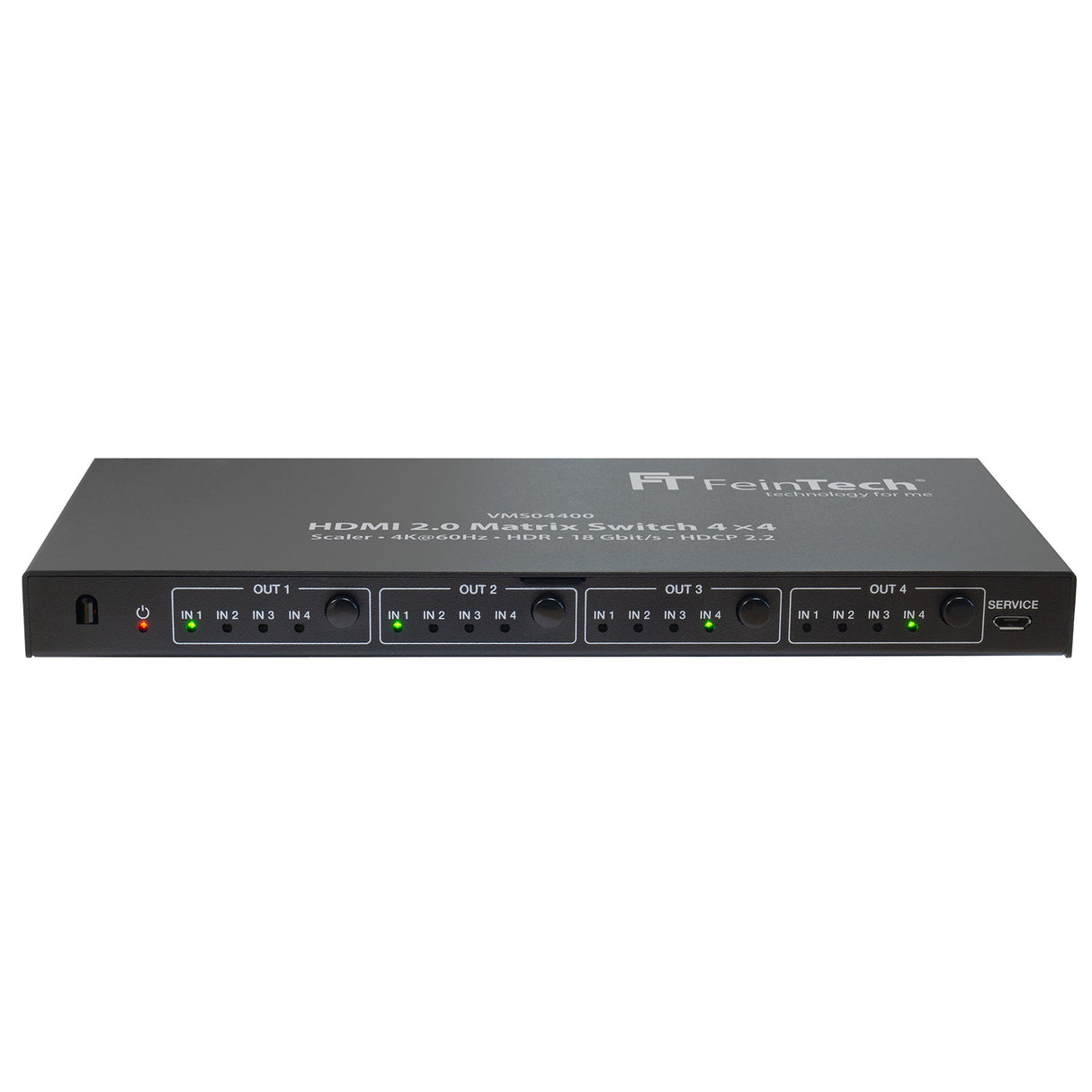

VMS04400 HDMI 2.0 Matrix Switch 4x4 mit Scaler

Funktionen:

• Echter Matrix-Schalter zur Verteilung von 4 HDMI-Quellen auf 4 HDMI-Senken (z.B. Fernseher, Videoprojektor, AV-Receiver, Capture-Card)
• Schaltbarer Down-Scaler zur Umwandlung von 4K auf 1080p für ein Full-HD-Display
• EDID-Management zur gezielten Steuerung der maximalen Audio- und Videoformate

Funktionsweise

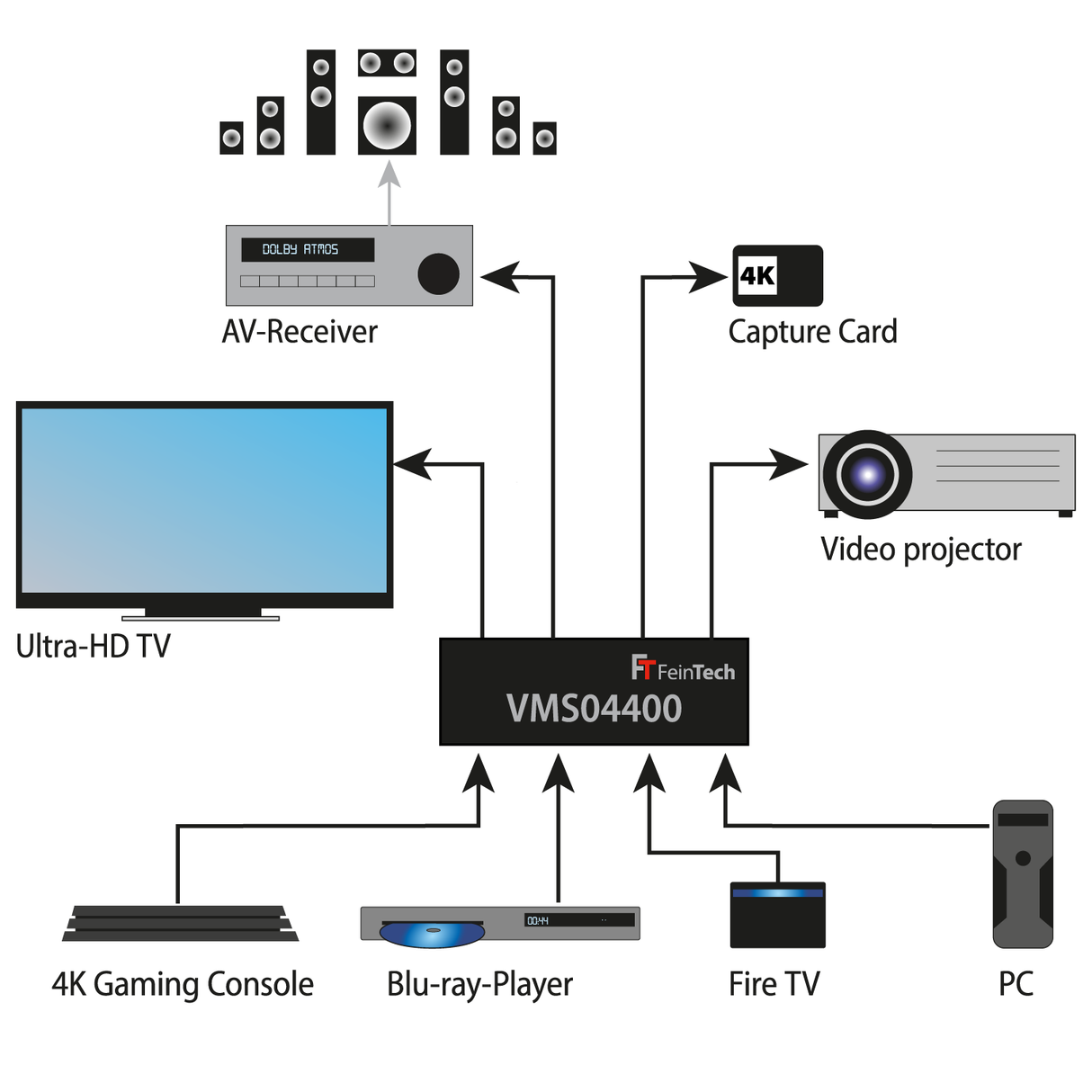

Der Matrix-Switch lässt eine beliebige Zuweisung von Eingangssignalen zu den Ausgängen zu. Ein Eingangssignal kann also auf bis zu 4 Ausgänge verteilt werden, 2 Eingangssignale auf jeweils 2 Ausgänge (oder Quelle 1 auf ein Display und Quelle 2 auf 3 Displays) usw. Eine häufige Anwendung besteht darin, zugleich Fernseher,  Videoprojektor und Soundsystem anzuschließen.

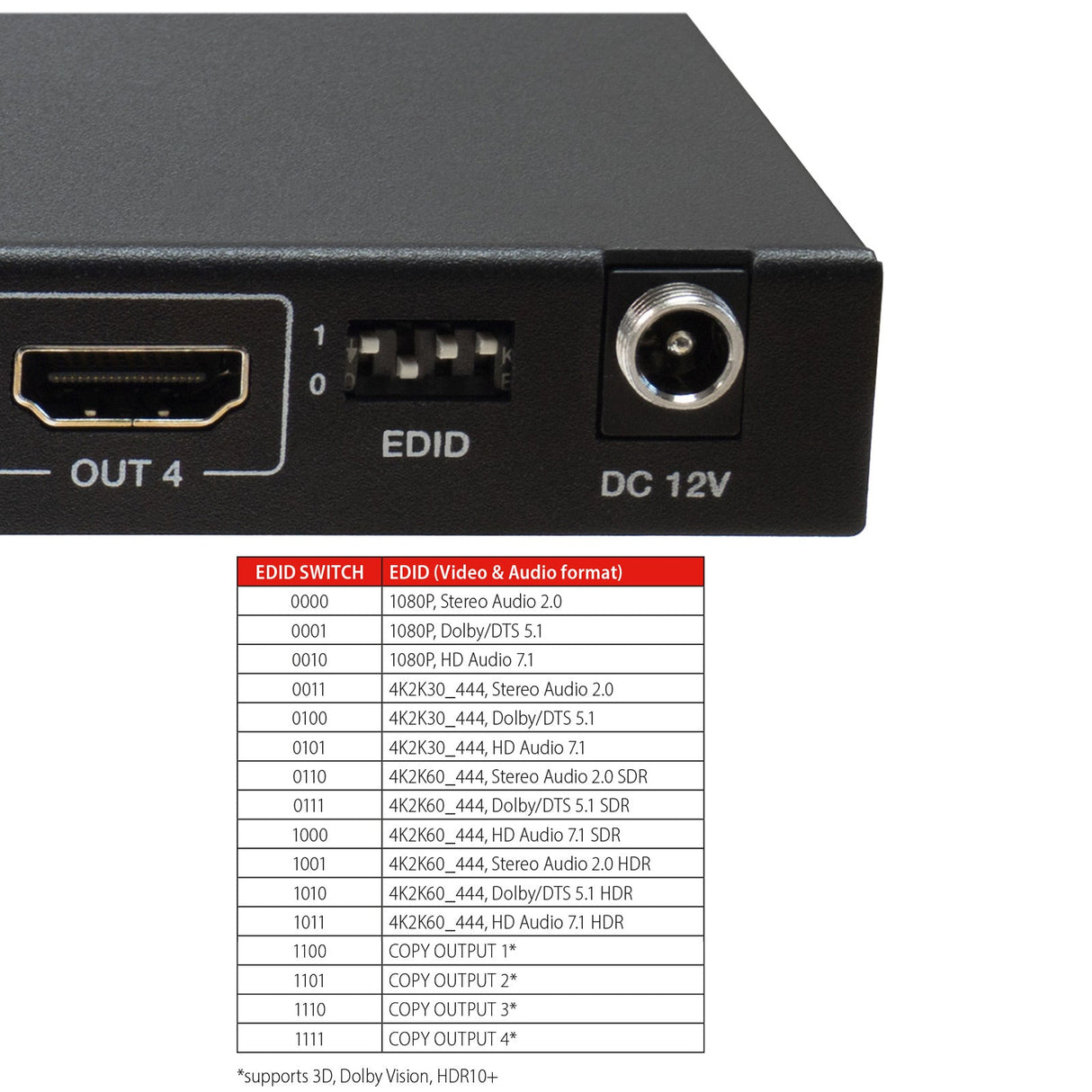

EDID SWITCH Modes:

1. 0000 1080P, Stereo Audio 2.0
2. 0001 1080P, Dolby/DTS 5.1
3. 0010 1080P, HD Audio 7.1
4. 0011 4K2K30_444, Stereo Audio 2.0
5. 0100 4K2K30_444, Dolby/DTS 5.1
6. 0101 4K2K30_444, HD Audio 7.1
7. 0110 4K2K60_444, Stereo Audio 2.0 SDR
8. 0111 4K2K60_444, Dolby/DTS 5.1 SDR
9. 1000 4K2K60_444, HD Audio 7.1 SDR
10. 1001 4K2K60_444, Stereo Audio 2.0 HDR
11. 1010 4K2K60_444, Dolby/DTS 5.1 HDR
12. 1011 4K2K60_444, HD Audio 7.1 HDR
13. 1100 COPY OUTPUT 1
14. 1101 COPY OUTPUT 2
15. 1110 COPY OUTPUT 3
16. 1111 COPY OUTPUT 4

Durch diese Einstellungen kannst du höhere Formate erzwingen, die nicht alle deine Geräte unterstützen. Ein Display mit einer ungewöhnlichen Videoauflösung, Dolby Vision, HDR10+ oder für 3D Video kann optimal genutzt werden, wenn dessen EDID kopiert wird (Modus 13 bis 16).

Scaler 4K > 1080p

Wenn eine Quelle Ultra-HD Signale liefert, kann zur Darstellung auf einem zusätzlich angeschlossenen Full-HD Display der Scaler eingeschaltet werden. Aus dem ursprünglichen Signal von 3840 x 2160 Pixeln werden dann 1920 x 1080 Pixel. Also genau ein Viertel. Dabei wird die jeweilige Bildwiederholrate und Farbinformation beibehalten. Ein Full-HD-Display erhält also 1080p mit 60 Hz, falls das Ausgangssignal 2160p mit 60 Hz ist. Dadurch ist die Bildqualität auf dem Full-HD Display bestmöglich. Auf dem Hauptdisplay wird weiterhin Ultra-HD / 2160p angezeigt.

Andere Auflösungen aus der PC-Welt wie 1440p, oder andere Display-Auflösungen wie 720p, werden vom Scaler nicht unterstützt. Falls ein Full-HD Display oder Projektor trotz aktivem Downscaler kein Video zeigt, prüfe bitte ob es 1080p unterstützt. Einige Geräte sind auf 1080i begrenzt, oder schaffen 24 Hz bzw. 60 Hz nicht.

Technische Daten:

• HDMI-Version HDMI 2.0b

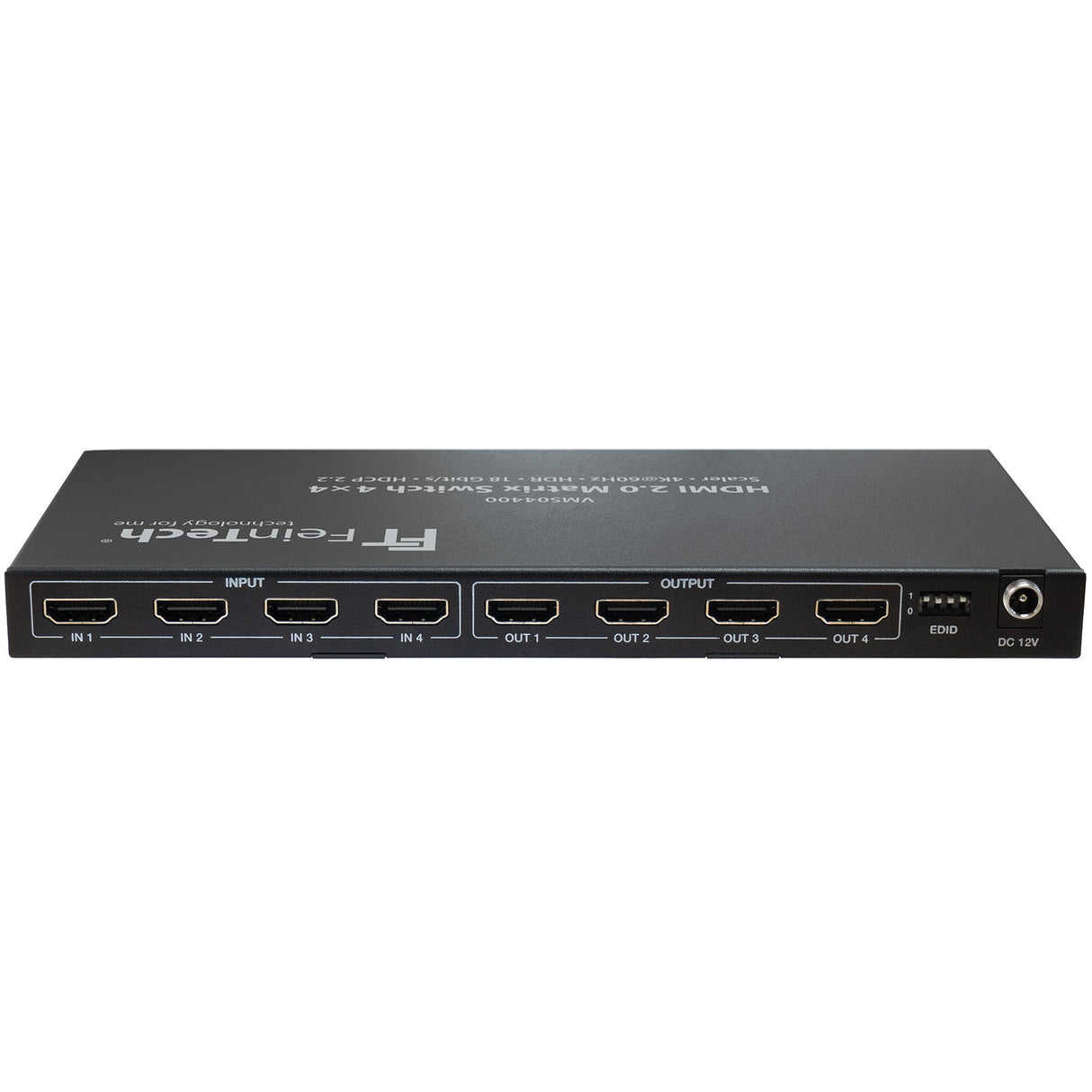

• Signal-Eingang 4 x HDMI
• Unterstützter Kopierschutz HDCP 2.2 & 1.4
• Daten-Übertragungsrate 18 Gbit/s (Maximum)
• Maximale Bandbreite 594 MHz
• Unterstützte Videoformate 480i...1080p 25/50/60Hz, 1440p 50/60/120Hz, 4K 24/30/50/60Hz
• Unterstützt 3D Video
• Signal-Ausgänge 4 x HDMI
• Farbraum RGB, YCbCr 4:4:4, 4:2:2; 4:2:0
• Unterstützte Farbformate 3 x 8 Bit - 10 Bit - 12 Bit
• HDR (High Dynamic Range) HDR10, HDR10+, HLG, Dolby Vision
• Scaler Format 3840x2160p > 1920x1080p
• Keine HDMI-ARC (Audio Return Channel) Unterstützung
• Unterstützte Audio Formate DTS, DTS-HD (incl. DTS-X), Dolby True-HD (incl. Atmos), Dolby Digital Plus, AC3 (Dolby Digital), LPCM 2.0 – 7.1, Dolby MAT
• Empfohlene HDMI-Kabellänge in < 5 m, out < 3 m (4K)
• Leistungsaufnahme max. 11,04 W
• Leistungsaufnahme Bereitschaft typ. 0,2 W

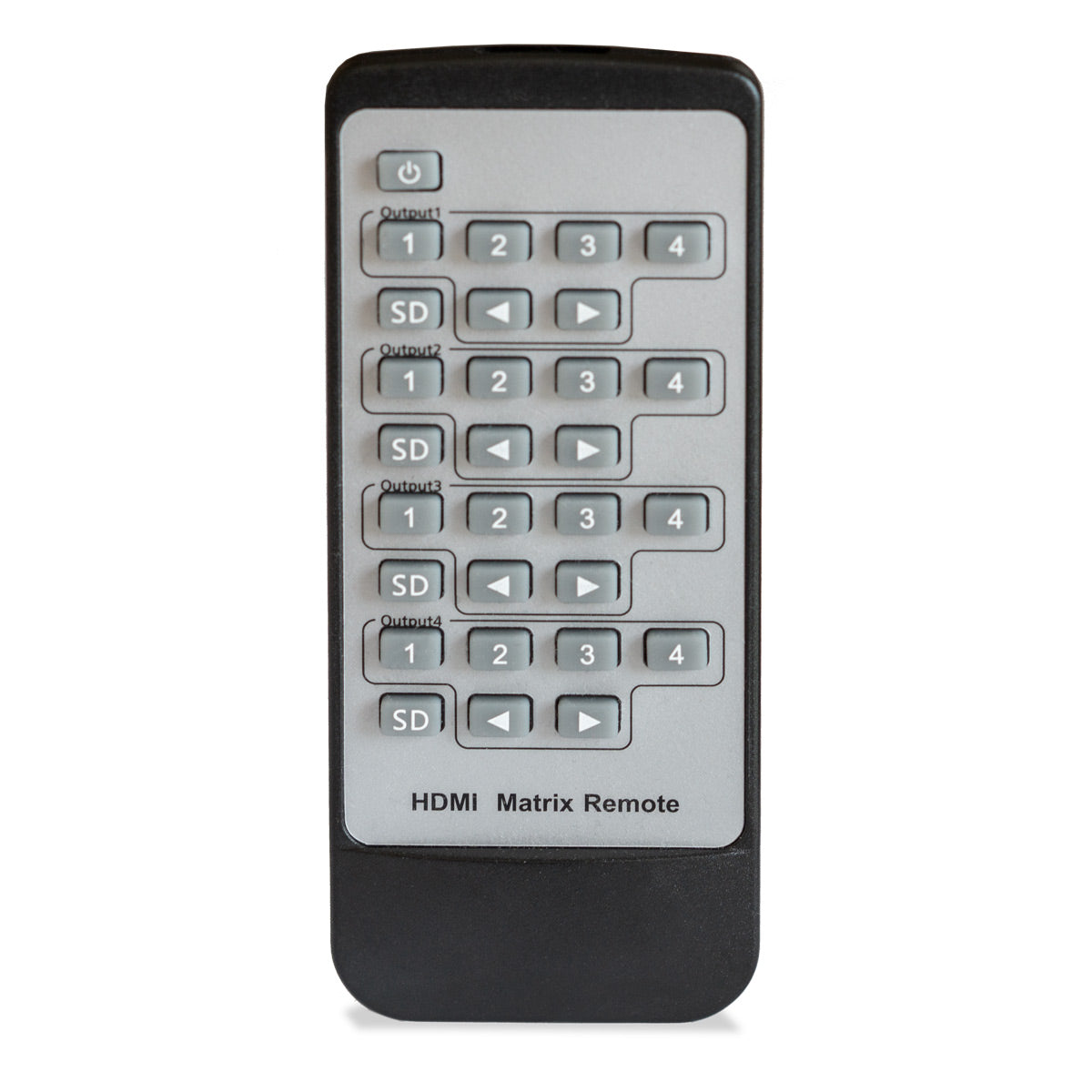

• Batterie für Fernbedienung CR2025
• Abmessungen (B×L×H) 220 x 105 x 19 mm
• Nettogewicht 535 g

Hinweis: Es kann keine Soundbar mit HDMI-ARC oder HDMI-eARC Anschluss direkt an einem HDMI-Ausgang betrieben werden, nur eine Soundbar mit normalen HDMI-Eingang.
