HDMI-Signale flexibel über das Netzwerk verteilen

HDMI ÜBER IP-NETZWERK: Das HX530 System überträgt 4K 60Hz HDMI-Audio-/Video-Signale per IP-Stream über CAT5e-/CAT6-Netzwerkkabel – ideal für AV-Verteilungen, Digital Signage, Schulungsräume und Konferenztechnik.

BIS 120 M REICHWEITE: Über CAT6-Netzwerkkabel sind im Netzwerkbetrieb bis zu 120 m möglich; bei direkter Verbindung zwischen Transmitter und Receiver sogar bis zu 200 m.

FLEXIBEL ERWEITERBAR: Transmitter und Receiver sind separat erhältlich, das System ist erweiterbar für One-to-many, Many-to-one und Many-to-many Anwendungen mit bis zu 253 Geräten im Netzwerk, Steuerbar per App.

Das HX530 HDMI-over-IP-System besteht aus den Komponenten HX530TX Transmitter und HX530RX Receiver, welche als Set oder einzeln erhältlich sind. Es ermöglicht die Übertragung eines HDMI-Audio-/Video-Signals über ein IP-Netzwerk per CAT-Netzwerkkabel und eignet sich ideal für Installationen in Konferenzräumen, Verkaufsflächen, Schulungsräumen, Gastronomie, Digital-Signage-Anwendungen oder größere AV-Verteilungen.

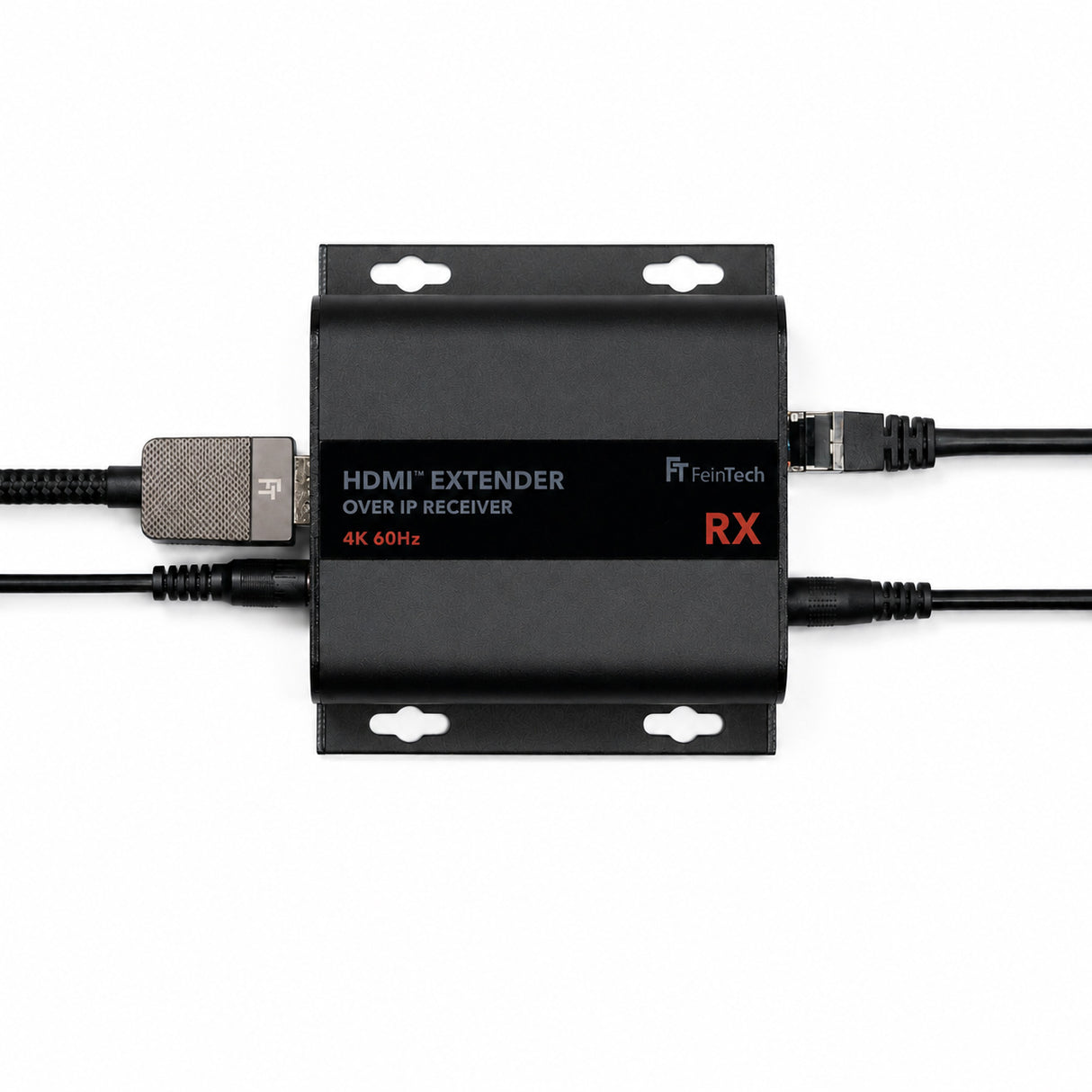

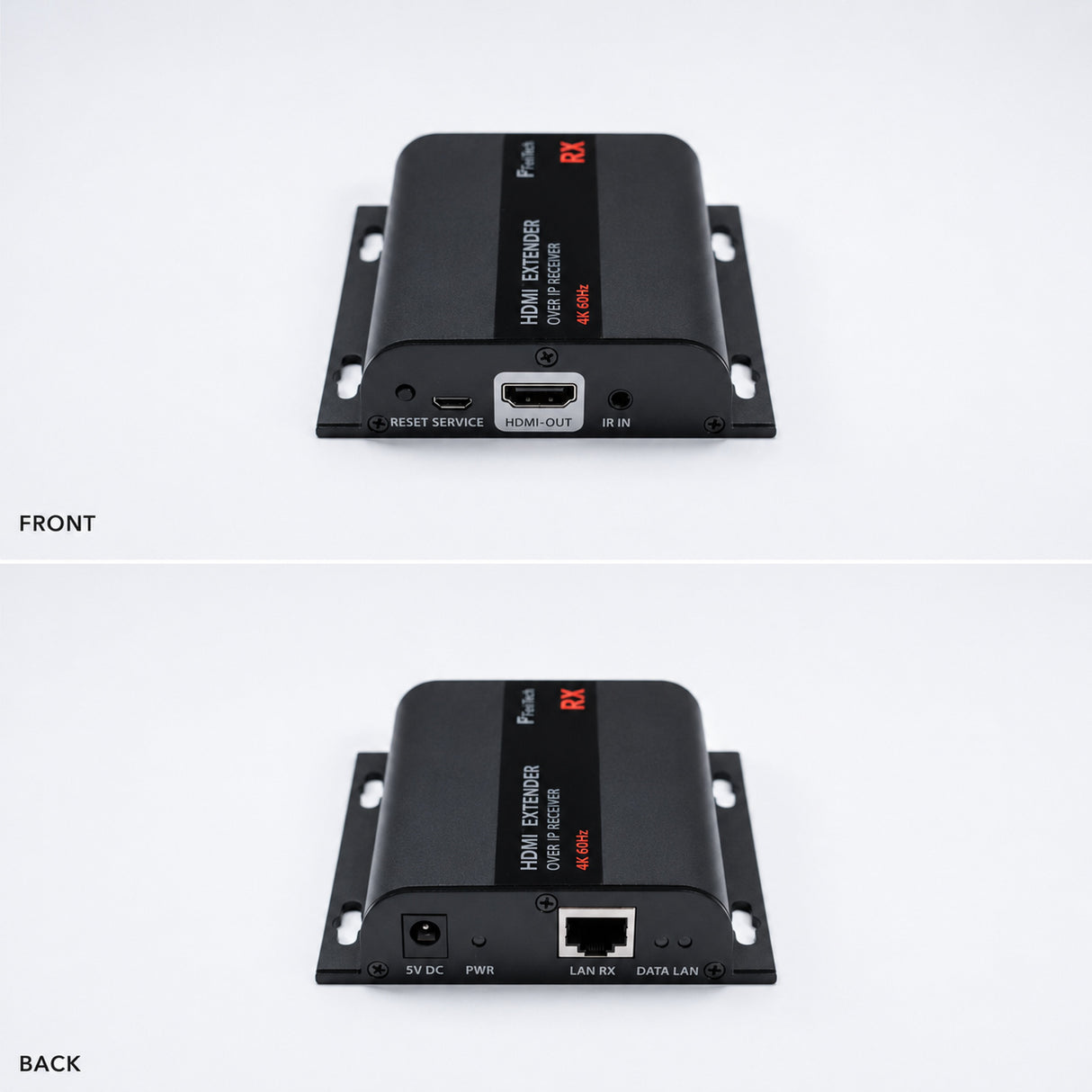

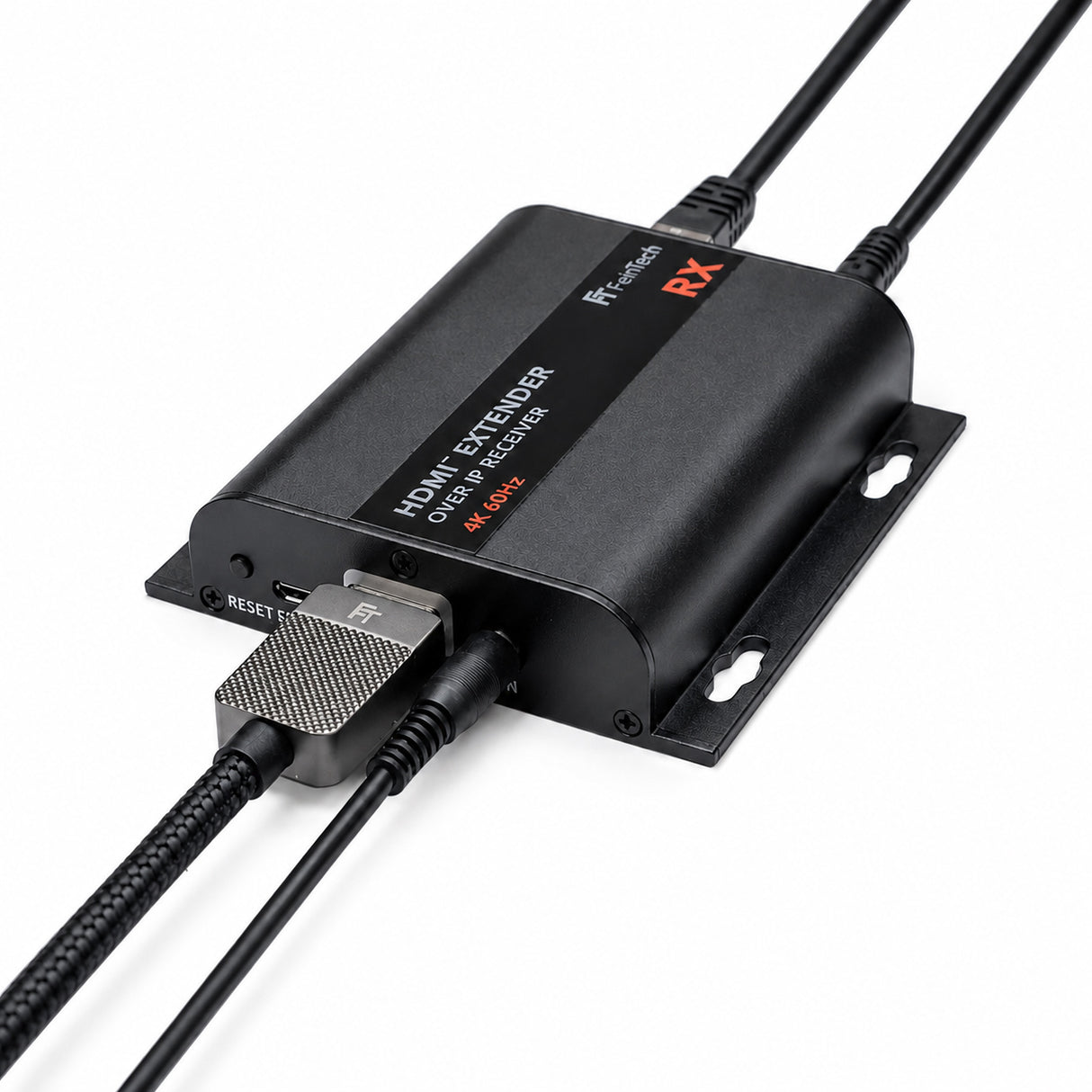

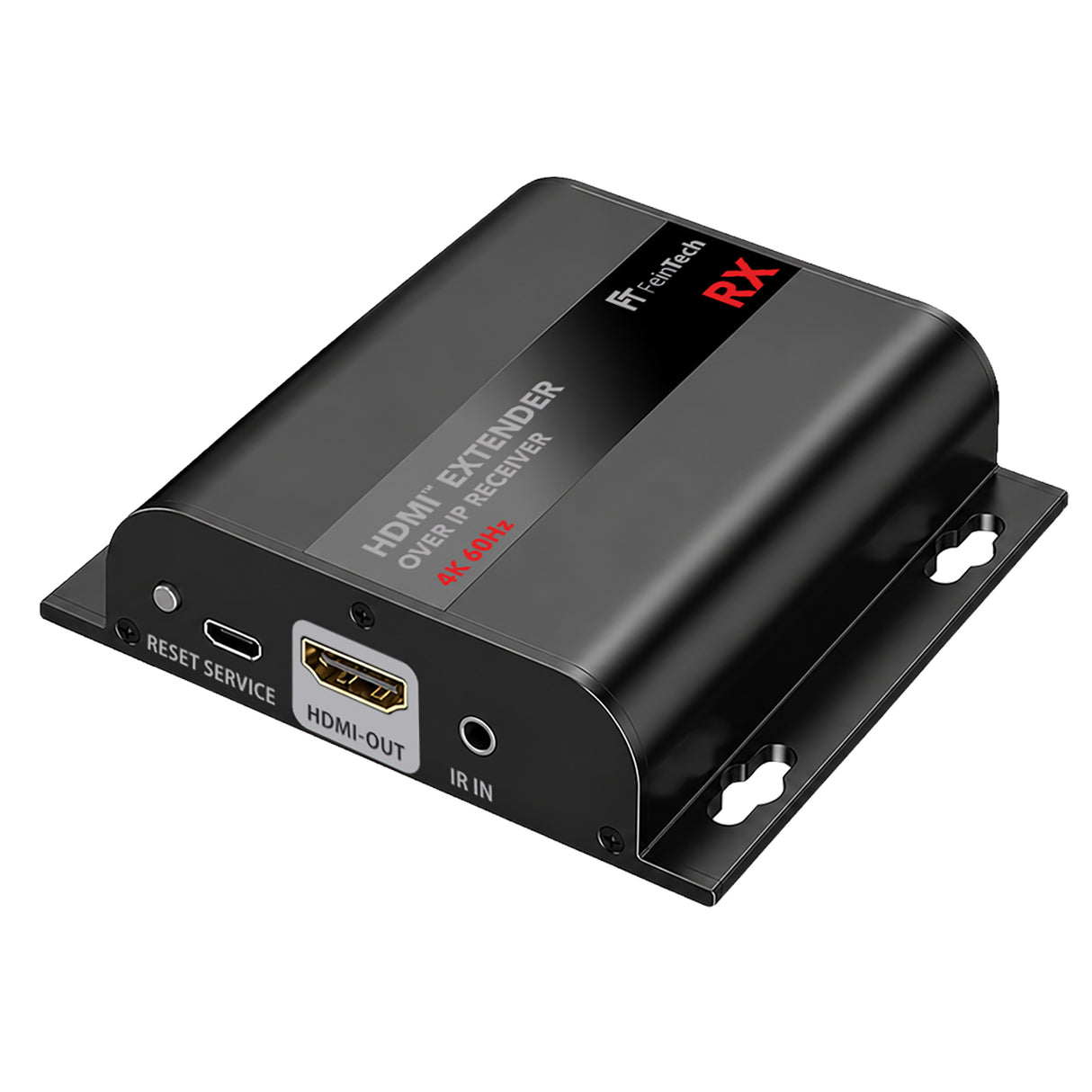

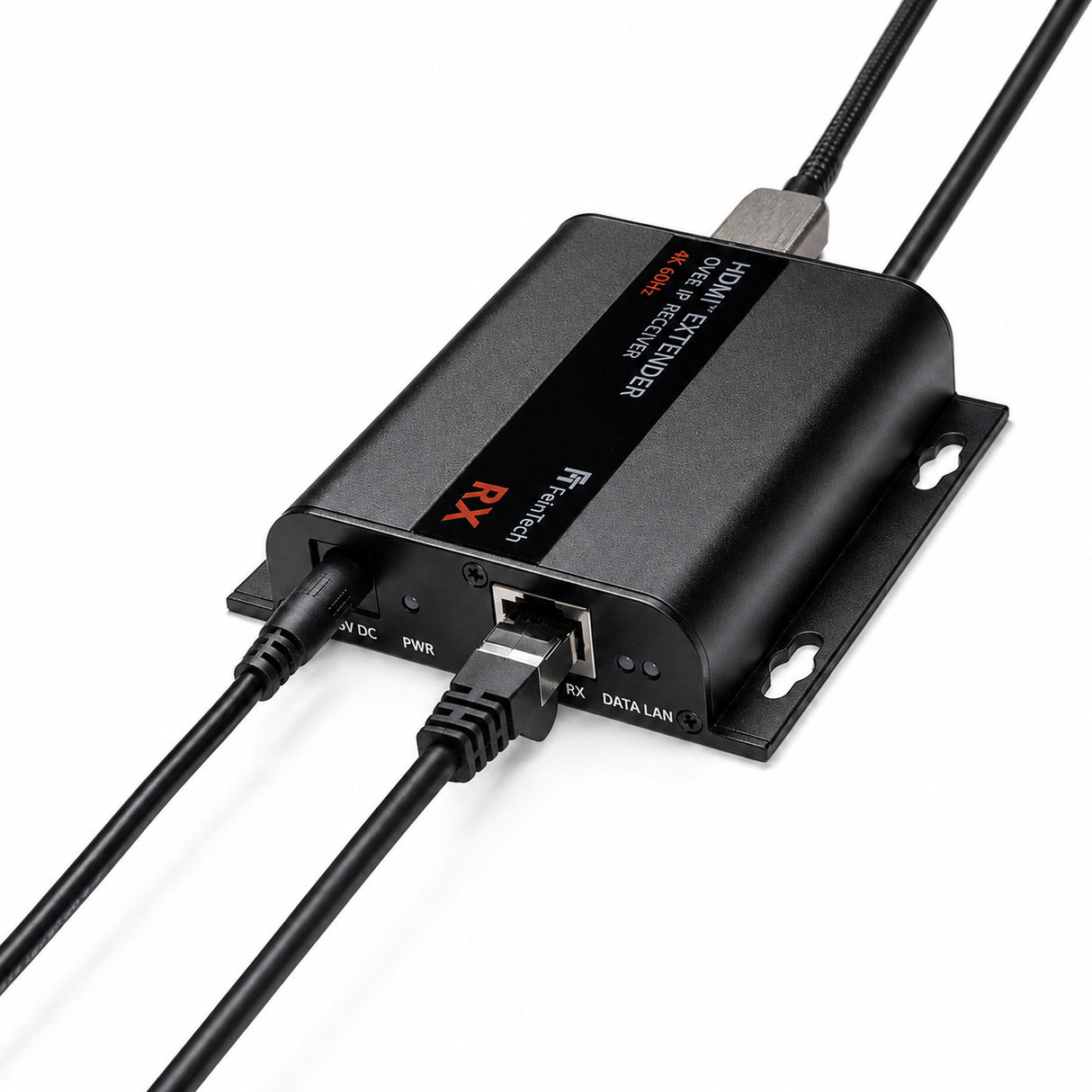

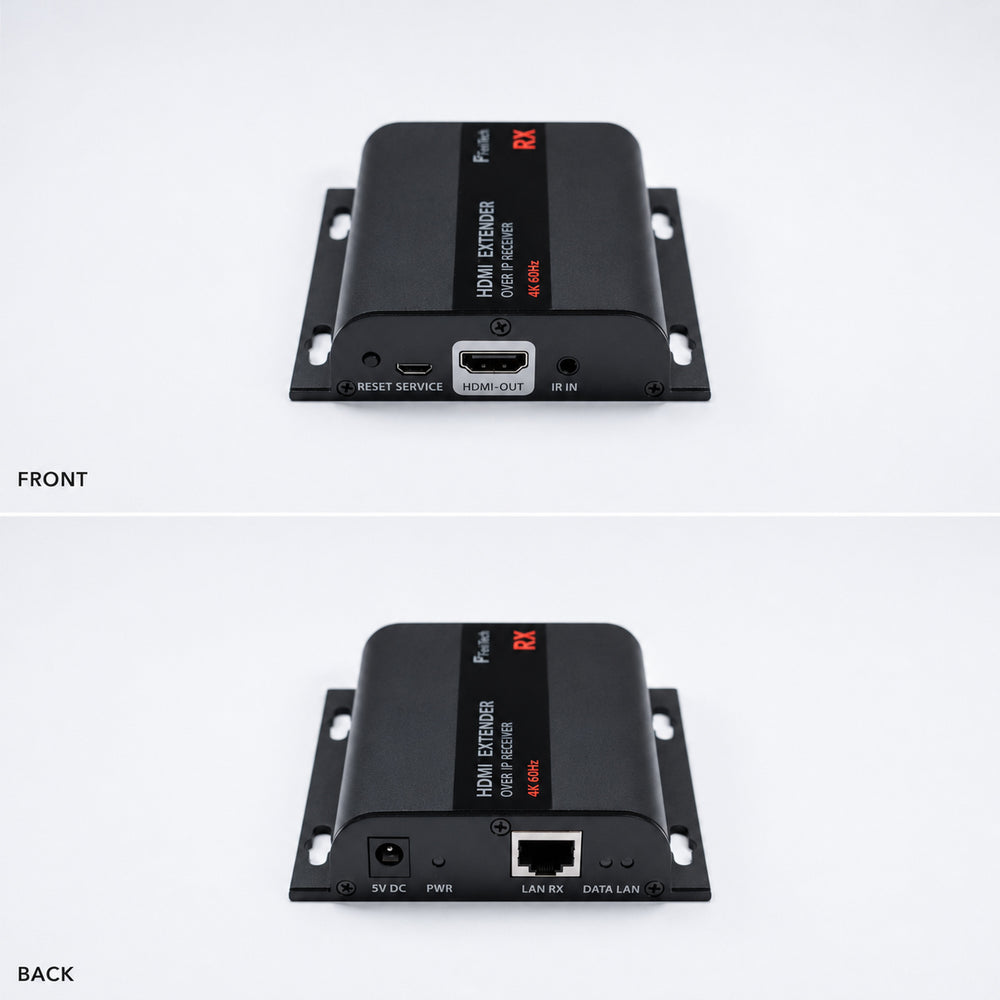

Der HX530TX Transmitter wandelt das Signal einer HDMI-Quelle in einen IP-Stream um und überträgt es über CAT5e-/CAT6-Netzwerkkabel. Der HX530RX Receiver empfängt den Stream und gibt das Bild- und Tonsignal über HDMI an ein Display, einen Projektor oder ein Soundsystem aus. Für den Betrieb werden mindestens ein Transmitter und ein Receiver benötigt. Eine direkte Verbindung zwischen Transmitter und Receiver ist ebenso möglich wie der Betrieb über einen geeigneten Gigabit-Netzwerkswitch.

Das System unterstützt HDMI-Signale bis 4K 60 Hz 4:4:4 bei einer HDMI-Datenrate bis 18 Gbit/s. Die Übertragung erfolgt als IP-Stream mit einer typischen Datenrate von ca. 200 bis 500 Mbit/s pro 4K-Stream, abhängig vom Bildinhalt. Über CAT6-Kabel sind Reichweiten bis 120 m im Netzwerkbetrieb möglich; bei direkter Verbindung zwischen Transmitter und Receiver sind bis zu 200 m erreichbar. Unterstützt werden SDR-Video und Stereo-Ton. HDR-Übertragungen werden nicht unterstützt.

Das HX530 System lässt sich flexibel erweitern: Ein HDMI-Signal kann an mehrere Displays verteilt werden, mehrere Quellen können für ein Display ausgewählt werden oder verschiedene Quellen können gleichzeitig an verschiedene Displays ausgegeben werden. Bei mehreren Transmittern oder Receivern erfolgt die komfortable Zuordnung über die Smartphone-App „iMMS“ per Drag & Drop. Insgesamt können bis zu 253 Geräte im selben Netzwerk eingesetzt werden, abhängig von der verfügbaren Netzwerkbandbreite.

Zusätzlich unterstützt das System die Übertragung von Infrarot-Signalen. So kann eine HDMI-Quelle auch aus der Ferne mit der originalen Fernbedienung gesteuert werden. Für den stabilen Betrieb werden HDMI-Kabel unter 5 m, Netzwerkkabel ab CAT5e sowie ein Gigabit-Switch mit IGMP Snooping empfohlen. Für die Nutzung der App müssen Router, Smartphone sowie HX530 Transmitter und Receiver im selben IP-Adressbereich arbeiten.


Technische Daten HX530RX Receiver

HDMI & Video
HDMI-/HDCP-Konformität: HDMI 2.0b / HDCP 1.4 / 2.2
Maximale Datenrate: 18 Gbit/s
Maximale Videoauflösung: 4096 × 2160 bei 60 Hz RGB
Farbformate & Farbtiefe: YUV 4:2:0, YUV 4:2:2, YUV 4:4:4, RGB / 8 Bit
HDR: nein

Audio
Audioformat: LPCM 2.0, 16 / 20 / 24 Bit, 44 / 48 kHz

Netzwerk & Übertragung
Netzwerk-Switch: IGMP-fähiger 1-Gigabit-Switch oder besser
Reichweite: 120 m mit CAT6, 100 m mit CAT5e, 80 m mit CAT5
HDMI-Kabellänge: unter 5 m
Übertragungslatenz: 1080p: 80–130 ms, 4K 60 Hz: 150–220 ms

Steuerung & Infrarot
Unterstützte Steuerung: App für Android & iOS
Infrarot-Übertragung: 20–60 kHz

Stromversorgung & Betrieb
Leistungsaufnahme: max. 2,5 W
Stromversorgung: 5 V / 1 A DC
Betriebstemperatur: -20 °C bis +60 °C

Abmessungen
Maße: 97 × 94 × 24 mm

Lieferumfang

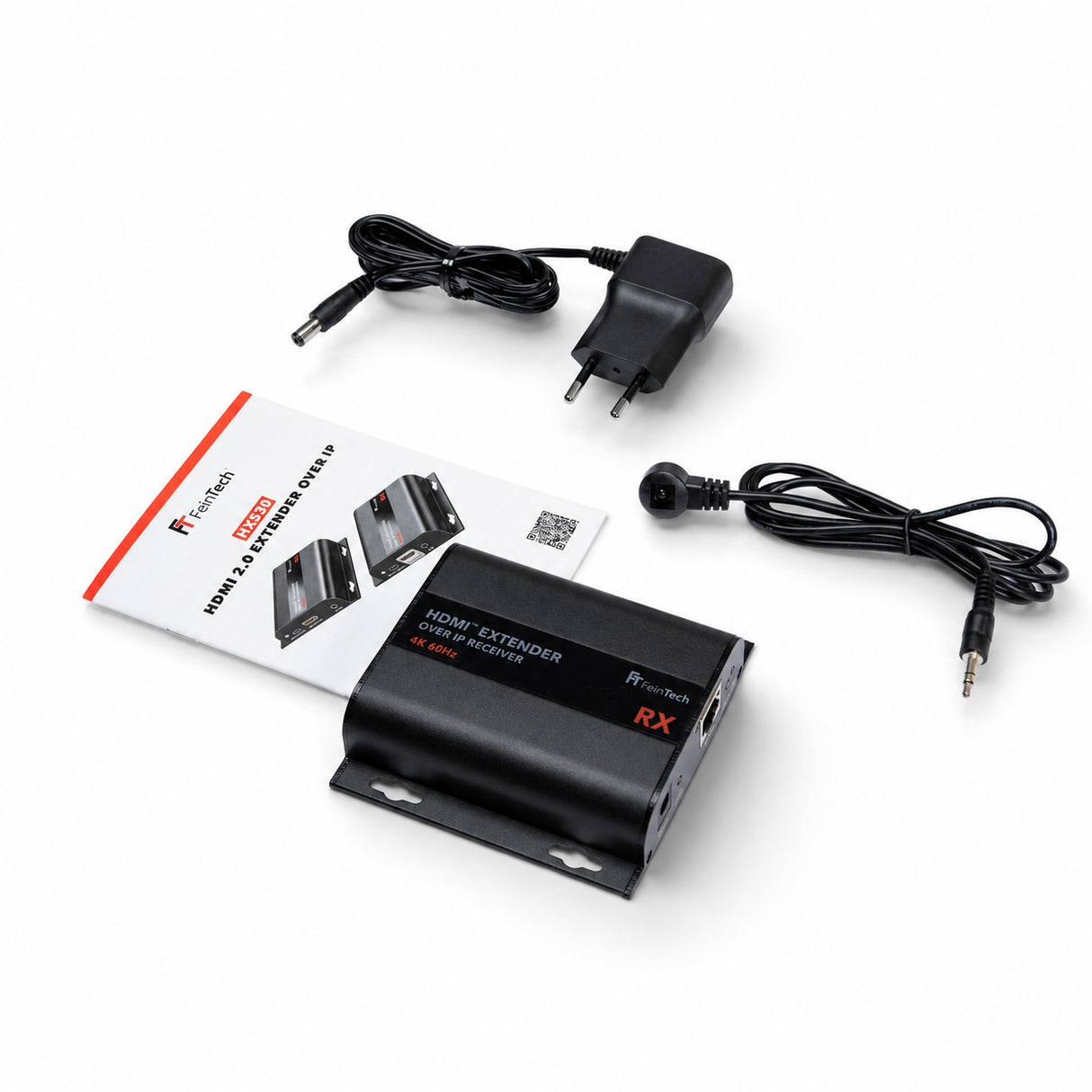

1 × HX530RX Receiver, 1 × Netzteil, 1 × IR-Empfänger
